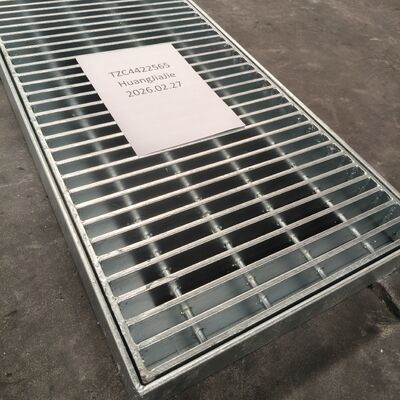

Grelhas de aço pesado com 30 e 40 mm de passo de barra de rolamento para cenários industriais de carga pesada

1Especificações

• Barras de rolamento: os tamanhos comuns incluem 25×3mm, 25×4mm, 30×5mm, 40×5mm, 50×5mm, 75×10mm, etc.; os tipos opcionais são tipo simples, tipo dentado e tipo I, com tipo dentado recomendado para áreas propensas ao escorregamento.Tamanhos normalizados dos EUA, tais como 1' × 3/16", 1-1/4'×3/16' também estão disponíveis.
• O comprimento da barra de rolamento varia de 12,5 mm a 60 mm, sendo os comprimentos de 30 mm e 40 mm os mais comumente recomendados para cenários industriais.60mm pitch é especialmente projetado para a indústria de mineração para evitar salpicamento mineral.
• Barra transversal: O diâmetro varia de 5 mm a 8 mm, com barras torcidas quadradas ou barras redondas como tipos comuns; o passo da barra transversal é de 38 mm, 50 mm, 76 mm ou 100 mm, entre os quais 50 mm e 100 mm são amplamente usados.
• Dimensões globais: comprimento pode ser personalizado de 1m a 12m, largura de 0,6m a 1,2m (personalizável de acordo com as necessidades do projeto); desvio admissível: comprimento +0/-5mm, largura ±5mm;a não perpendicularidade da barra do rolamento não deve exceder 10% da sua largura.

2Material.

• Aço carbono: Q235B e Q345B são os mais utilizados. Q235B tem uma resistência à tração de 370-500MPa e resistência ao rendimento de 235MPa, adequado para ambientes secos interiores e exteriores de trabalho pesado geral;O Q345B tem uma resistência à tração de 470-630 MPa e uma resistência ao rendimento de 355 MPa, com uma capacidade de carga 50% superior à Q235B, adequada para cenários mais exigentes, como terminais portuários e centrais elétricas.
• Aço inoxidável: 304 e 316L. O aço inoxidável 304 tem uma resistência à tração de 205 MPa, com boa resistência à corrosão, adequado para ambientes de corrosão média;O aço inoxidável 316L tem uma resistência à tração de 290MPa, excelente resistência à corrosão por ácidos, álcalis e sais, adequada para ambientes adversos, tais como instalações químicas e zonas costeiras,Realização de 15 anos de funcionamento sem manutenção em cenários corrosivos.
• Aço de baixa liga: O aço de baixa liga de alta resistência é opcional para cenários de carga pesada extrema, o que pode melhorar significativamente a resistência à compressão local através de um design de estrutura otimizado.

3. Cor

• Galvanização a quente: a cor padrão é branco-prateado, cinza claro ou amarelo claro; após tratamento de passivação, podem ser obtidas cores como azul-verde, preto ou amarelo,que possui excelente resistência a intempéries e corrosão, adequado para projetos municipais ao ar livre, pontes e instalações industriais.
• Revestimento em pó/Pintura: Disponível em uma variedade de cores, incluindo cinza escuro de estilo industrial, preto, azul claro de estilo comercial, branco-escuro,e cores de aviso como vermelho e amarelo para áreas especiaisOs cenários ao ar livre adotam revestimentos resistentes ao sol e antienvelhecimento para evitar o desbotamento, enquanto os cenários interiores podem ser personalizados de acordo com o estilo de decoração.
• Cor natural do aço inoxidável: brilho metálico branco-prateado, sem tratamento de superfície adicional necessário,adequado para áreas comerciais ou de processamento de alimentos de ponta que exijam um desempenho limpo e resistente à corrosão.

4Aplicação

• Áreas industriais: instalações petroquímicas, centrais elétricas, zonas de mineração, fábricas de automóveis, armazéns de logística, etc., utilizadas como plataformas industriais, vias de manutenção,plataformas de suporte de equipamento, coberturas de trincheiras e áreas de operação de máquinas pesadas, capazes de suportar cargas dinâmicas de empilhadeiras, guindastes e outros equipamentos.
• Engenharia Municipal: Pontes, passarelas, calçadas para pedestres, valas de drenagem, estacionamentos, etc., utilizados como lajes de piso, coberturas de esgoto e degraus de escada,com desempenho antiderrapante e resistente à corrosão para se adaptar a ambientes externos adversos.
• Cenários especiais: terminais portuários, zonas costeiras, zonas de corrosão química, oficinas de alta temperatura, etc.,personalizado de acordo com as características ambientais para garantir um desempenho estável em condições extremas.

5. Parâmetros-chave

• Capacidade de carga: a capacidade de carga estática varia entre 1000 kg/m2 e 2000 kg/m2 para o tipo pesado e acima de 2000 kg/m2 para o tipo extra pesado; carga uniformemente distribuída (UDL) ≥ 5kN/m2,carga concentrada (CL) ≥ 20kN, a carga dinâmica requer uma margem de segurança adicional de 20% a 30%; a extensão máxima da classe pesada (Classe B) pode atingir 1,5 m com CL ≥ 30kN.
• Resistência à corrosão: espessura do revestimento por galvanização a quente ≥ 80 μm, duração de resistência à corrosão ≥ 15 anos no ambiente geral; o aço inoxidável 316L pode resistir à corrosão por ácido-base durante muito tempo;Tratamento de passivação pode melhorar ainda mais a resistência à corrosão dos produtos galvanizados.
• Padrão de solda: Adota processo de solda automática, resistência de solda ≥ 90% do metal de base, sem defeitos de solda, tais como rachaduras e poros; a superfície da barra transversal não deve exceder a superfície da barra do rolamento em 1 mm,e as duas extremidades da barra transversal não devem exceder a superfície lateral da grade em 2 mm.
• Normas executivas: GB/T 700 (China), ASTM A36/A123 (EUA), EN 10025/EN 1090 (UE), AS 1657 (Austrália), YB/T 4001.1-2007 (norma chinesa de grades de aço).
• Peso: Calculado de acordo com a densidade do material e o tamanho da estrutura, geralmente 30-100kg/m2, o peso específico pode ser personalizado de acordo com as especificações.
